Формулы

Раздел Формулы в модуле Отчеты позволяет создавать пользовательские формулы для их последующего использования в параметрах шаблонов. Использование формул сокращает время разработки шаблонов с типовыми расчетами и позволяет централизованно управлять их логикой. Изменение одной формулы автоматически применяется ко всем параметрам шаблонов, где она используется, что избавляет от множественного копирования и правки. Все пользовательские формулы, созданные в этом разделе, можно использовать в расчетных параметрах шаблона отчета наравне со встроенными функциями системы.

Создание формулы

• Для добавления новой формулы:
  • В главном боковом меню перейдите к модулю Отчеты.
  • В подменю выберите раздел -> Формулы.
  • Нажмите кнопку Добавить.
• В области редактирования формулы будет отображена сама формула return a + b;. Редактирование форулы осуществляется аналогично расчетному параметру шаблона отчета.
• Укажите нужный Тип возвращаемого значения, который должна возвращать формула.
• Отредактируйте название формулы для удобства ее идентификации при дльнейшем использовании в расчетных параметрах.
• При необхоимости укажите дополнительные Параметры формулы, отредактируйте их наименование и измените Тип значения аргумента.
• Проверьте корректность формулы, нажав кнопку Проверить.
• Сохраните изменения.

Пример использования

[Задача]

Рассчитать значение Активной мощности в трёхфазной электрической сети для произвольного количества параметров отчета, используя известные значения тока, напряжения и коэффициента мощности.

Создание формулы

Используя формулу для расчета активной мощности в трёхфазной сети:

P = √3 * U * I * cos(φ)

перейдите в раздел создания и редактирования формул модуля Отчеты и добавте новую формулу с названием АктивнаяМощность.

В поле для ввода формулы укажите:

Math.Sqrt(3) * Напряжение * Ток * КоэфМощн

далее в правой части окна в блоке Параметры задайте соответствующие аргументы...

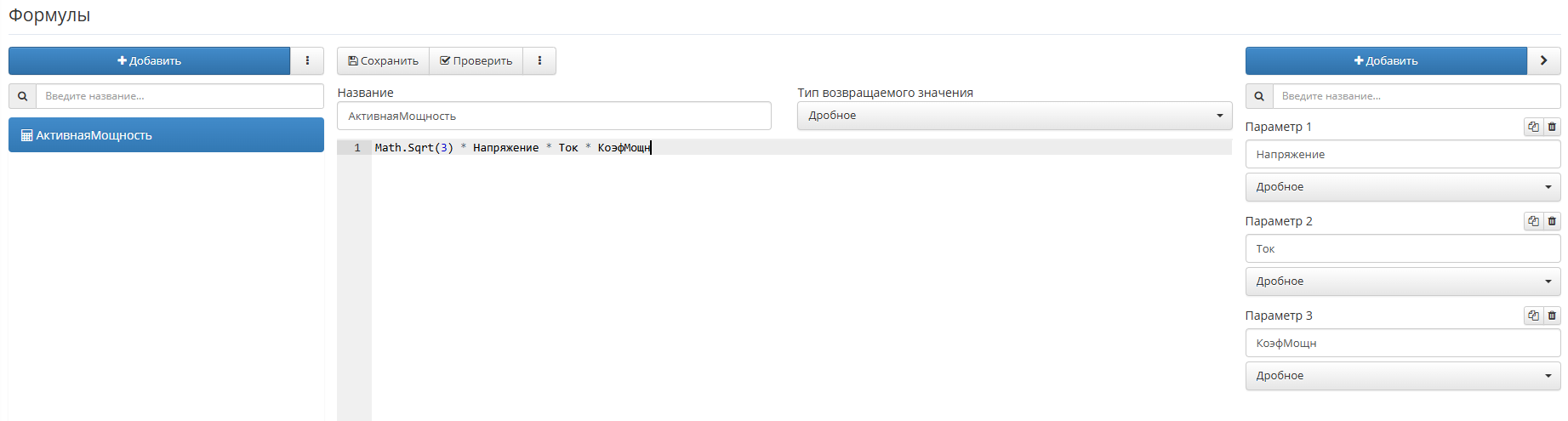

Создание формулы

предупреждение

Использование пробелов в названиях формул и параметров не допускается

Проверьте правильность составления формулы и сохраните изменения.

Использование формулы в расчетных параметрах

• Перейдите в нужный шаблон отчета и создайте новый расчетный параметр.
• Очистите рабочую область ввода кода и добавьте новую формулу, созданную на предыдущем этапе. Для выбора формулы воспользуйтесь кнопкой Вставки формулы. Из списка формул необходимо выбрать нужную и нажать кнопку Применить.
• Замените нужные параметры для формулы, которые необходимо использовать в качестве источника данных. Параметры шаблона, к которым должна обращаться формула, должны иметь тот же тип данных, что и параметры формулы.
• Укажите наименовени данного параметра и сохраните изменения.

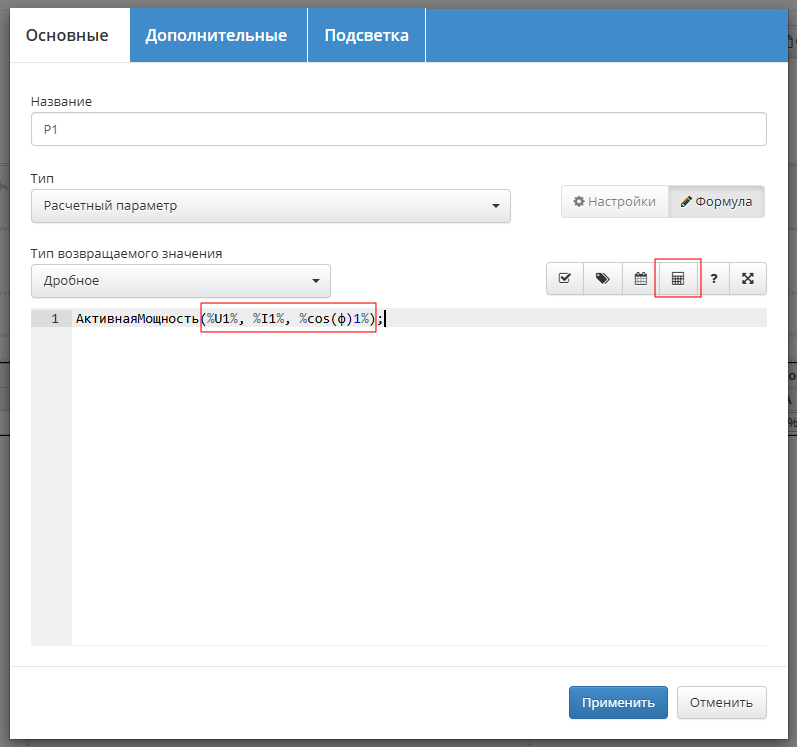

Вставка формулы

Далее можно содать n-ое количесво копий созданного параметра, скорректировать ссылки в формулах и перенести расчетные параметры нахождения мощности в разметку отчета.

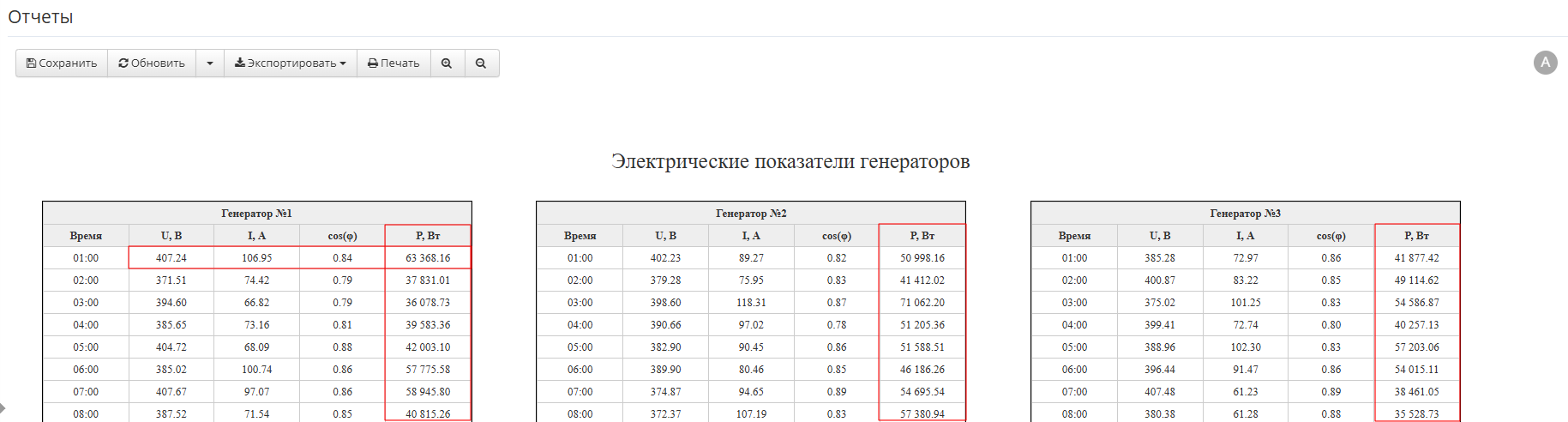

Отчет

к сведению

При необходимости редактирования алгоритма (например, привести елиницы измерения мощности из Вт в кВт), редактирование одной лишь формулы позволяет избежать массовых правок во всех расчетных параметрах.

Отредактируйте формулу, указав нужный коэффициент преобразования, и сохраните изменения:

Math.Sqrt(3) * Напряжение * Ток * КоэфМощн / 1000

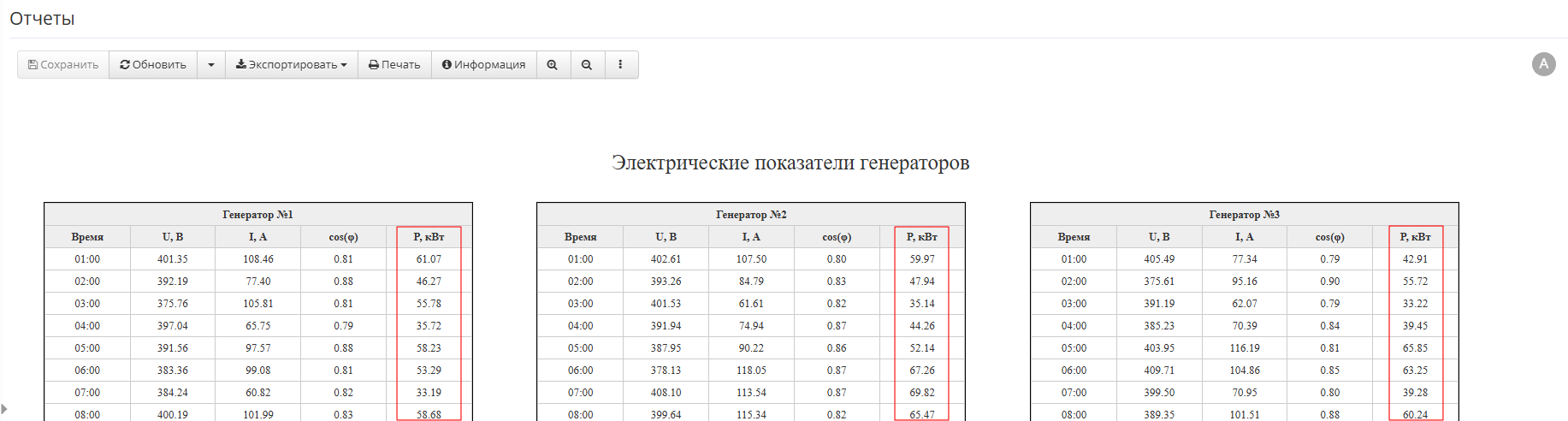

При переформировании отчетов все значения параметров, в которых была использована формула расчета Активной мощности, будут пересчитаны.
