Наработка оборудования
Описание
Модуль расчета наработки оборудования предоставляет инструменты для мониторинга режимов работы оборудования в реальном времени. При помощи модуля наработки оборудования вы можете вести учет времени работы и простоя оборудования, времени работы оборудования в допустимых и нерекомендованных зонах работы, число пусков и остановов оборудования.

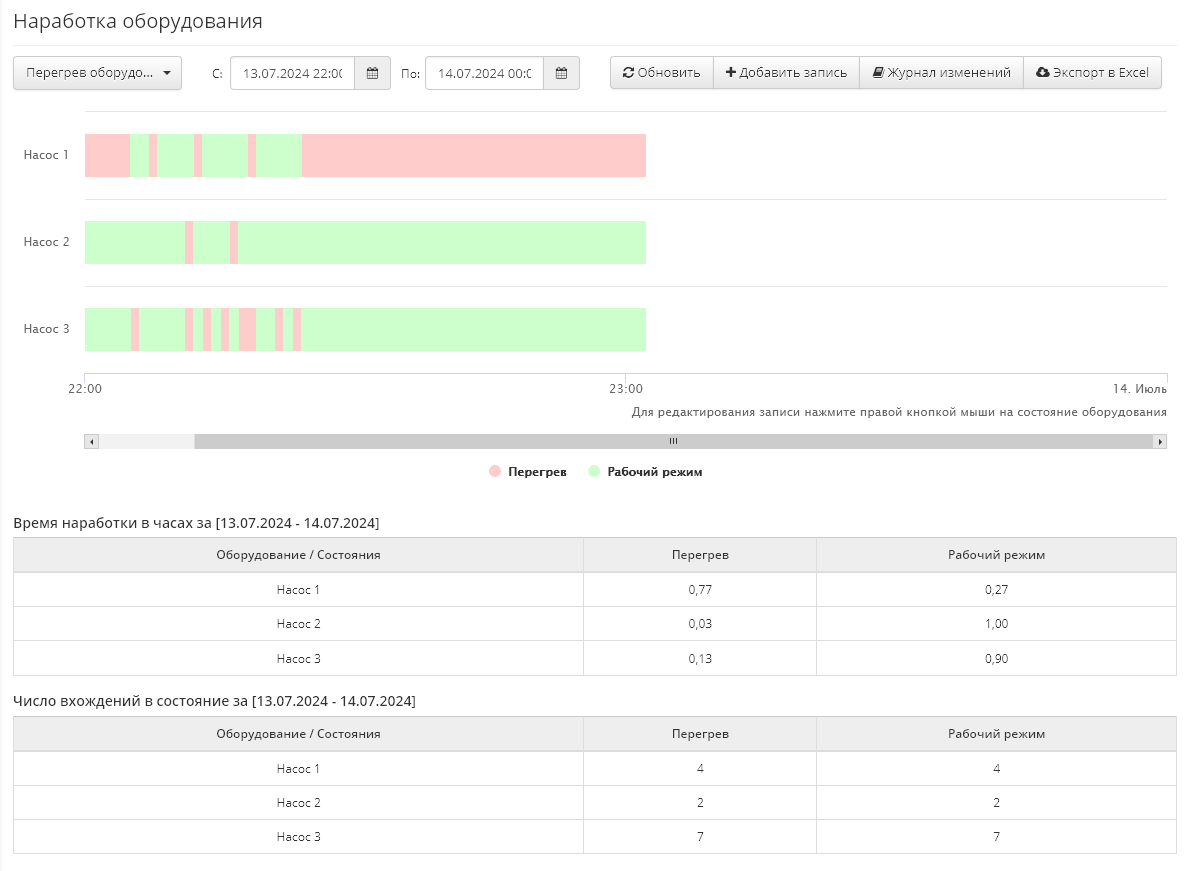

На картинке ниже приведен пример результата работы модуля наработки для отслеживания времени работы оборудования в перегретом состоянии.
Настройка

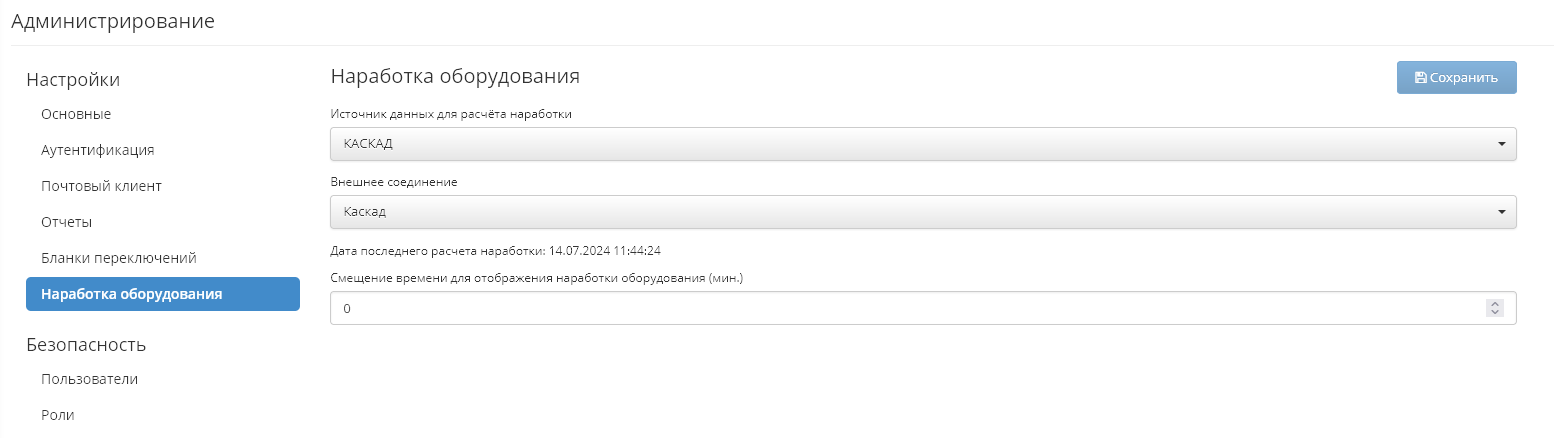

Настройка соединения с источником данных
- При помощи бокового меню откройте форму
Настройки приложения -> Наработка оборудования
. - Выберите
Источник данных
-КАСКАД
илиOPC
. - Выберете существующее или создайте новое соединение с источником данных.
- Сохраните изменения.
Настройка параметров наработки
Для того чтобы считать наработку необходимо выполнить следующие шаги:
- При помощи бокового меню перейти на форму
Наработка -> Параметры

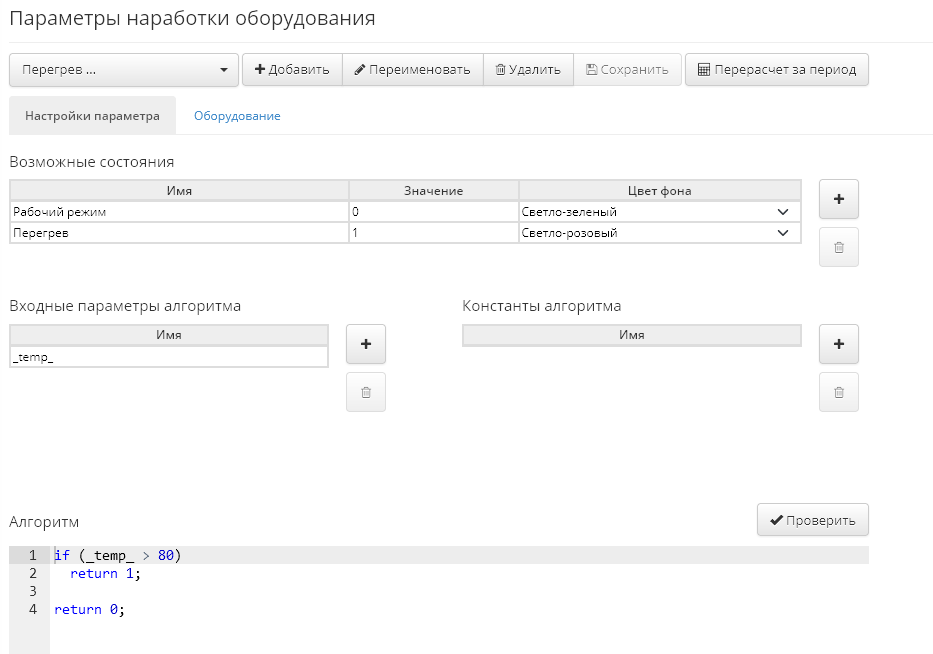

. - Нажать кнопку
Добавить
чтобы создать новый параметр наработки. - В таблице
Возможные состояния
перечислить какие состояния работы оборудования хотим отслеживать. В примере это два состоянийРабочий режим = 0
иПерегрев = 1
. - В таблице
Входные параметры
определить параметры, которые потребуются для расчета режимов работы. Значения данных параметров ТехноДок будет получать из внешних систем при помощи одного из выбранных соединений -Каскад
илиOPC
. - В поле
Алгоритм
написать скрипт, который будет на основе входных параметров вести расчет режима работы и возвращать код режима работы, который мы определили выше. В примере ниже:- Если температура оборудования больше 80 градусов, то состояние 1 (Перегрев).
- Иначе состояние 0 (Рабочий режим).
Аналогичным образом можно создать другие параметры наработки, например, которые будут отслеживать пуск и останов оборудования на основе тега/тегов из SCADA системы.
Настройка списка оборудования и кроссировок

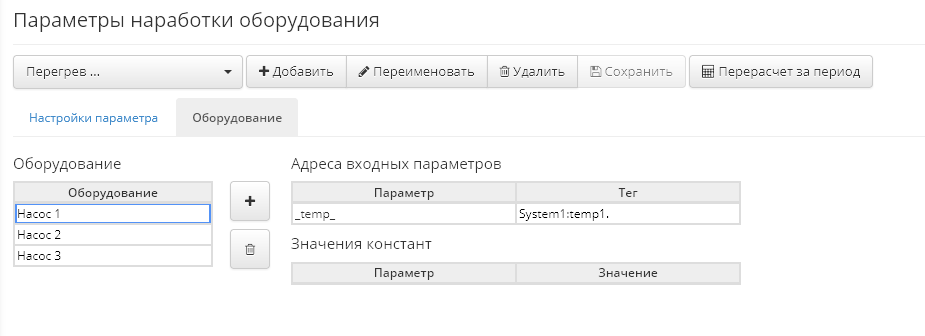

- Перейдите на вкладку
Оборудование
как показано на рисунке ниже и при помощи кнопки+
добавьте названия единиц оборудования. - Для каждой единицы оборудования укажите адрес тега в SCADA системе.
- На предыдущем шаге мы определили алгоритм расчета наработки, который зависит от температуры
_temp_
. У каждой единицы оборудования в SCADA системе есть параметр из архива которого ТехноДок может получить значения параметра.
После выполнения данного шага модуль наработки начнет в автоматическом режиме отслеживать режимы работы оборудования.
