Шаблоны бланков переключений
Шаблон бланка переключений опре деляет внешний вид, список сигналов, набор команд и сигнализаций бланка переключений. Для формирования бланка переключений необходимо создать и настроить шаблон бланка переключений.
На основе шаблона бланка переключений ТехнДок может создавать неограниченное число экземпляров бланков переключений. При этом каждому бланку переключений присваивается свой уникальный порядковый номер.
Предварительные настройки
Настройки связи со SCADA
Для автоматизации операций, связанных с проверкой и управлением оборудования, интегрированного в SCADA, необходимо настроить внешнее соединение. Подробнее о настройке данного источника данных см. Соединение с КАСКАД/OPC.
Далее в разделе системных настроек Администрирование
- Бланки переключений
для параметра Соединение КАСКАД
необходимо выбрать созданное ранее внешнее соединение.
Аналогично осуществояется порядок натсройки внешнего соединения со SCADA по промышленному протоколу OPC. Для этого в разделе системных настроек бланков переключений укажите созданное внешнее соединение в параметре OPC-соединение
.
Справочники
Для удобства работы с типовыми условиями, операциями и параметрами сигнализации в данном модуле предусмотрен раздел Справочники
.
Данный раздел предназначен для создания, редактирования набора типовых условий и дальнейшего их использования в формируемых шаблонах блан ков переключений.

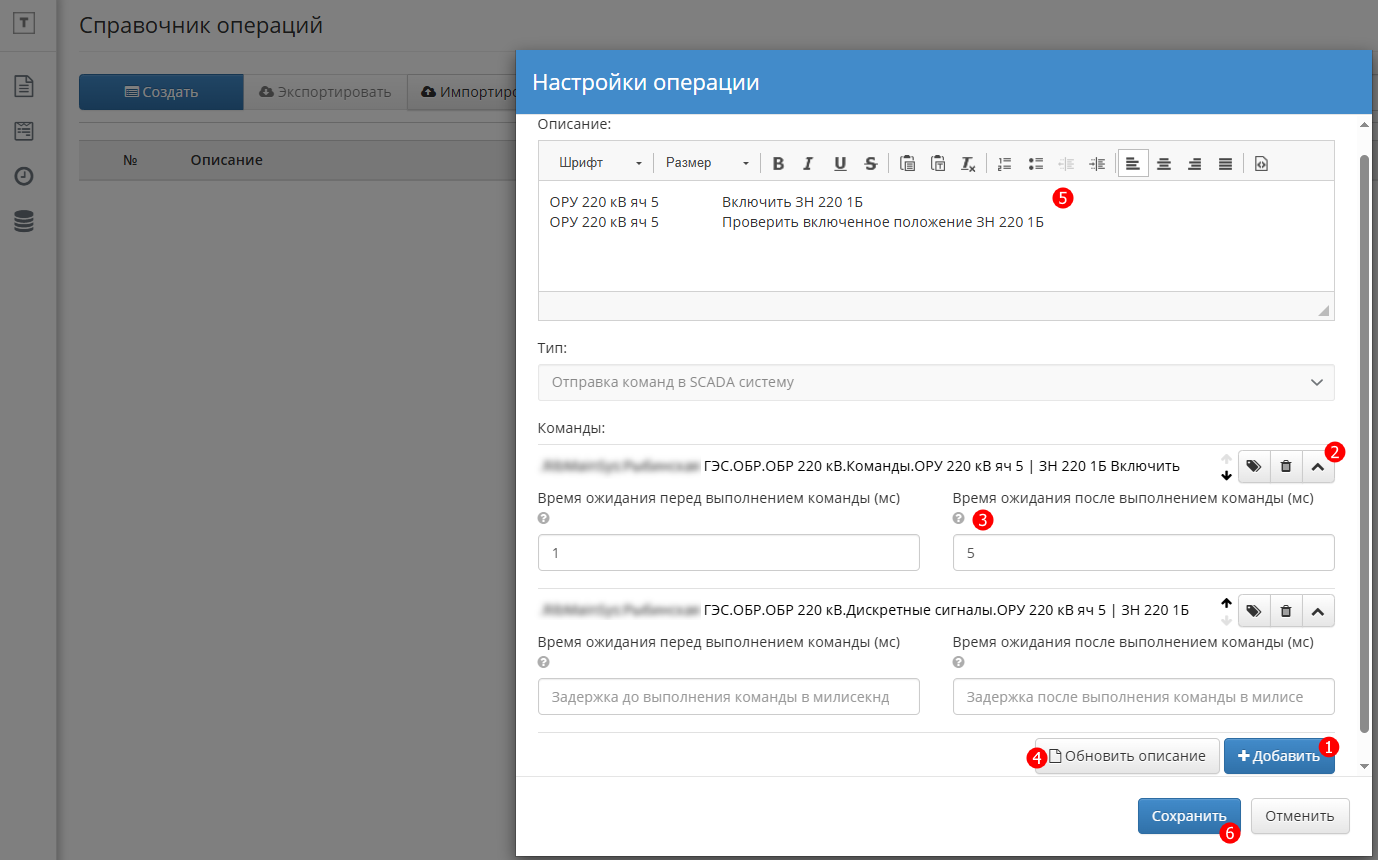

Чтобы добавить параметр типового условия или операции необходимо:
- Нажать кнопку
Создать
в разделе справочника Условий/Операций. - Выбрать тип действия.
- Для отправки команды в SCADA систему или проверки значения тэга нажмите кнопку
Добавить
.

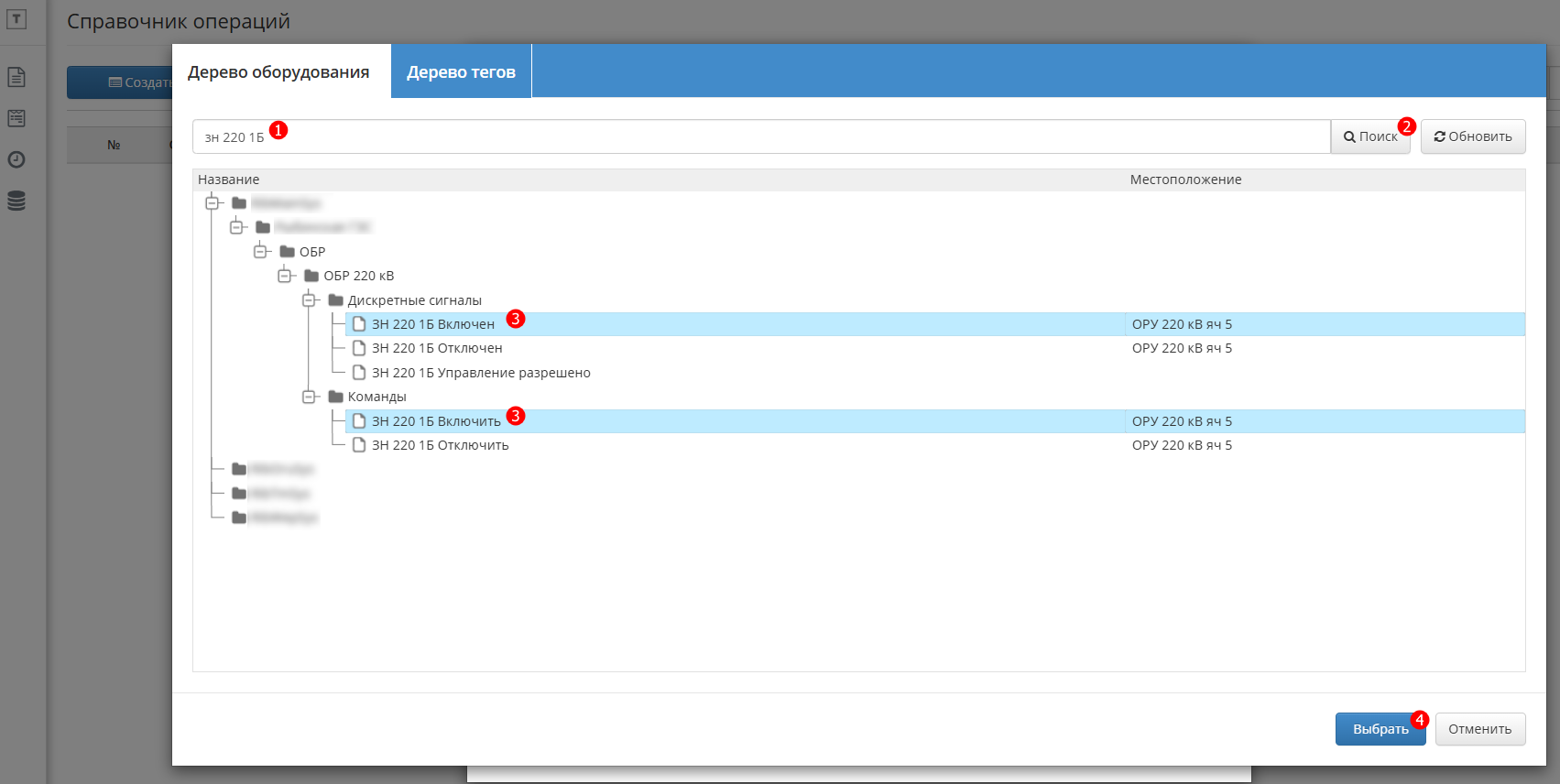

- Выбрать необходимый элемент дерева оборудования или дерева тэгов.
- Развернуть контекстное меню выбранного элемента команды (см. рисунок ниже).
- Раскрыть дополнительное меню настроек команды и указать требуемую временную задержку на ее выполнение (по умолчанию значения данной настройки заданы в блоке
Админимтрование - Настройки - Бланки переключений
). - Обновить описание нажатием соответствующей кнопкой или выполнить данное действие вручную.
- Сохранит ь внесенные изменения нажатием кнопки
Сохранить
. Для создания Условий/Операций не требующих автоматизации процесса переключений достаточно выбрать тип параметра какПодтверждение вручную
илиТекст
, внести изменения в описательную часть параметра и сохранить.
При наполнении шаблона бланка переключений условиями и операциями из справочников нужно понимать, что любые изменения данных параметров в соправочнике приведут к соотвтествующим изменениям в шаблонах, где используются эти параметры. Чтобы избежать зависимости - сделайте шаблон бланка переключений типовым.

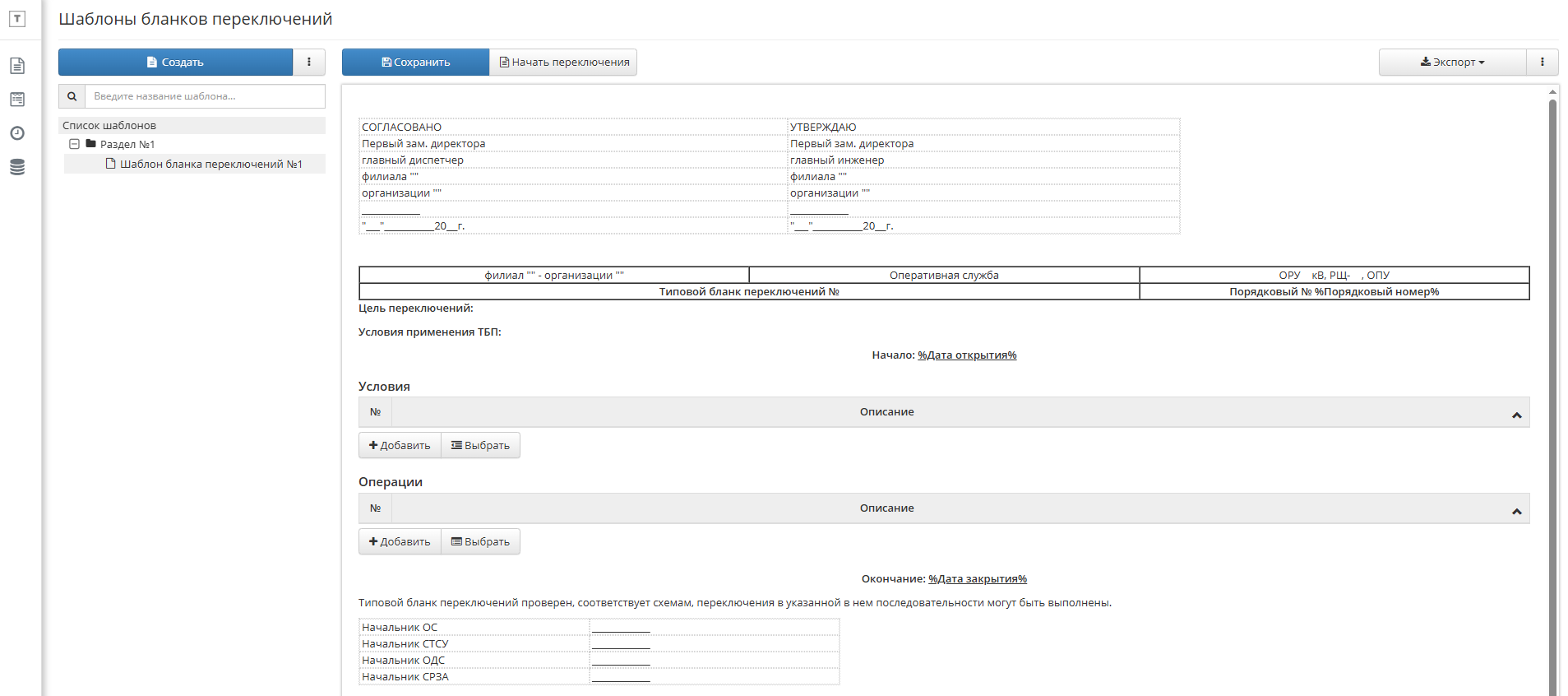

Создание шаблона
Добавление нового шаблона бланка переключений
- Перейдите с помощью бокового меню в раздел
Шаблоны бланков переключений
; - Нажмите кнопку
Создать
и ведите имя шаблона.
Свойст ва шаблона
Шаблон бланка переключений состоит из 4х блоков:
- Первый блок предназначен для ввода данных об утверждении и согласовании, указания наименования организации, осуществляющей переключения, ее целей и других деталей.
- Второй блок
Условия
, служит для указания условий, при соблюдении которых будут разрешены переключения. Примерами таких условий могут быть отключенное положение коммутационного аппарата или отсутствие срабатывания защит. - Третий блок
Операции
предназначен для указания выполнения команд и проверки их исполнения в необходимой последоательности согласно программе переключений. - Четвертый блок предназначен для введения данных о персонале, учавствующем при производстве переключений, а также для размещения визы согласования подготовленного бланка инженерно-технологическим персоналом станции.
Добавление и редактирование условий
- Нажать кнопку
Добавить
в разделеУсловия
. - Выбрать тип действия.
- Для проверки состояния устройства нажмите кнопку
Добавить
. - Выбрать необходимый элемент дерева оборудования или дерева тэгов.
- Развернуть контекстное меню выбранного элемента команды.
- Раскрыть дополнительное меню настроек команды и указать требуемую временную задержку на ее выполнение (по умолчанию значения данной настройки заданы в блоке
Админимтрование - Настройки - Бланки переключений
). - Обновить описание нажатием соответствующей кнопкой или выполнить данное действие вручную.
- Сохранить внесенные изменения нажатием кнопки
Сохранить
.
Допускается ипользование нескольких команд в одном пункте операции.
Для выбора заготовленного условия и з [справочника] (#справочники) необходимо нажать кнопку Выбрать
и указать требуемый пункт в появившемся списке справочника условий.
В таблице условий реализована возможность переноса строки путем захвата левой кнопкой мыши за номер строки и далнейшего ее переноса по таблице.
Кнопки Добавить
и Выбрать
внизу таблицы условий шаблона позволяют вставить новый пункт вконце таблицы, а одноименные кнопки в меню каждого элемента таблицы позволяют добавлять новый пункт строкой ниже.
Добавление и редактирование операций
Сценарий работы с таблицей Операции
аналогичен Добавлению и редактированию условий
.
Сигнализация
Сигнализация шаблона предназначена для контроля состояния заданного тэга. При срабатывании сигнализации (значение тэга равно 1
или TRUE
) дальнейшее прохождение бланка переключений будет приостановлено до тех пор, пока сигнализация не будет снята.

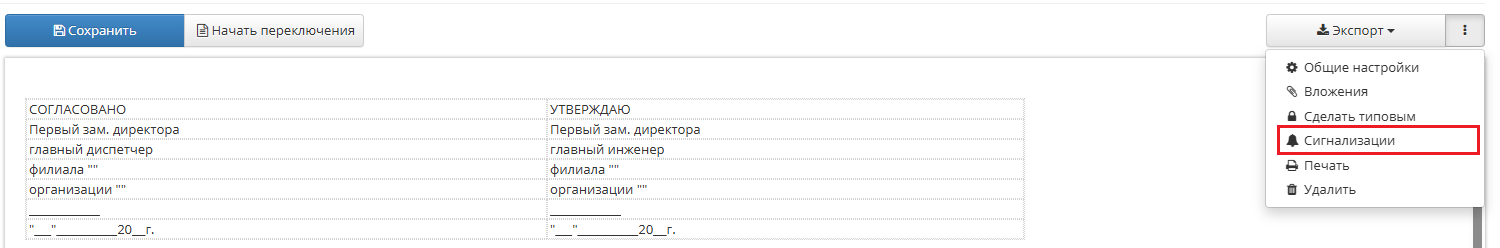

Для использования данной функции откройте контекстное меню шаблона бланка переключений и выберите пунки Сигнализации
. Выберите необходимые пункты, отметив галочкой нужную строку.
Для удобства работы с параметрами сигнализации в данном модуле предусмотрен Справочник сигнализаций
. Справочник сигнализаций
- это раздел модуля Бланков переключений, предназначенный для создания и редактирования набора типовых сигнализаций и дальнейшего их использования в формируемых шаблонах бланков переключений.

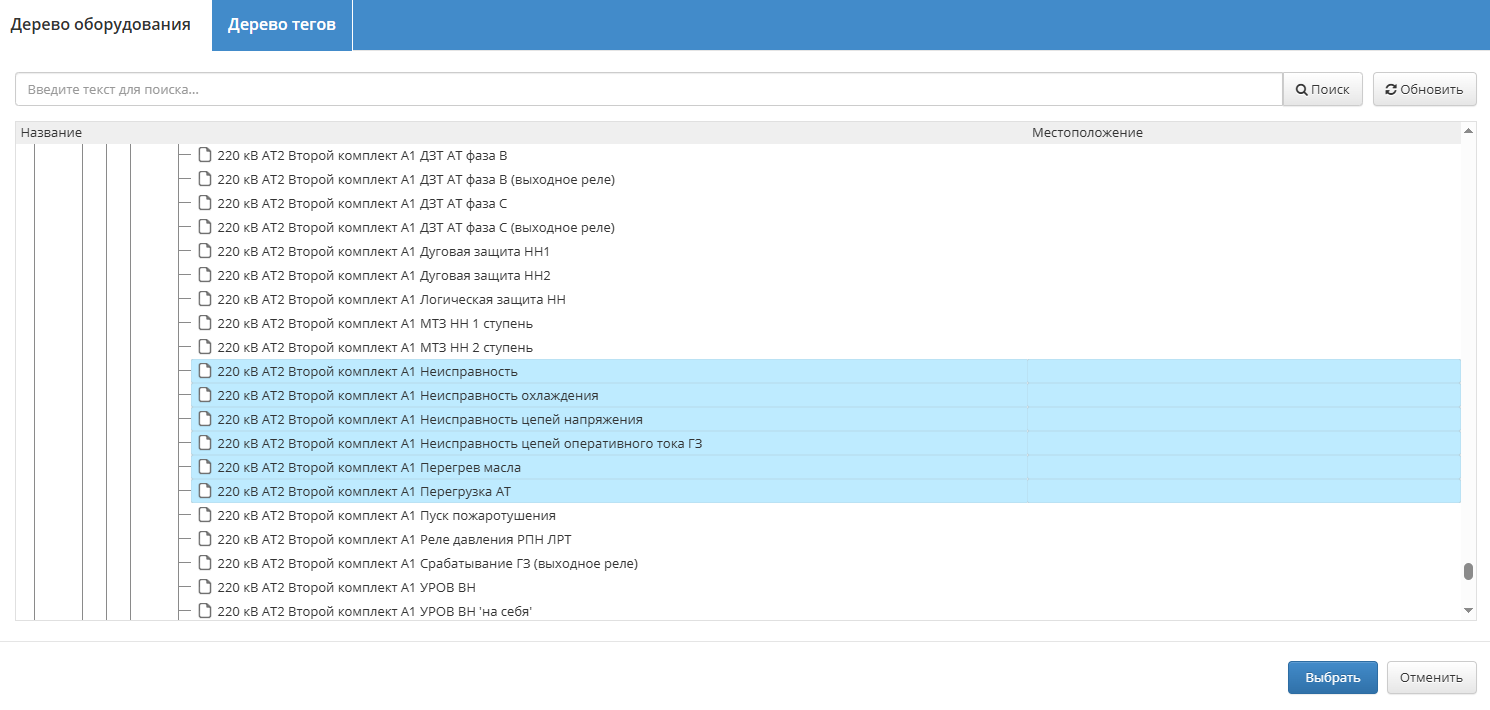

Чтобы добавить параметр сигнализа ции в справочник:
- Перейдите в соответствующий раздел и нажмите кнопку "Создать".
- Введите название.
- Нажамите кнопку
Добавить
и в раскрывшемя дереве оборудования/тэгов выберите нужные элементы (удерживая левыйctrl
можно выбрать сразу несколько элементов). - Сохранить изменения нажатием соответствующей кнопки.
После настройки параметров справочника сигнализации их можно будет использовать в шаблонах бланков переключений.
Создание типового шаблона
Типовые шаблоны - шаблоны бланков переключений, редактирование которых невозможно. После перевода шаблона в вид как Типовой
, обратная его трансформация будет необратима. При применеии операций и условий из справочни ков они будут скопированы и последующие изменения в справочниках не смогут повлиять на операции и условия типового шаблона.
Для перевода шаблона в вид Типовой
откройте контекстное меню шаблона бланка переключений и выберите пункт Сделать типовым
.

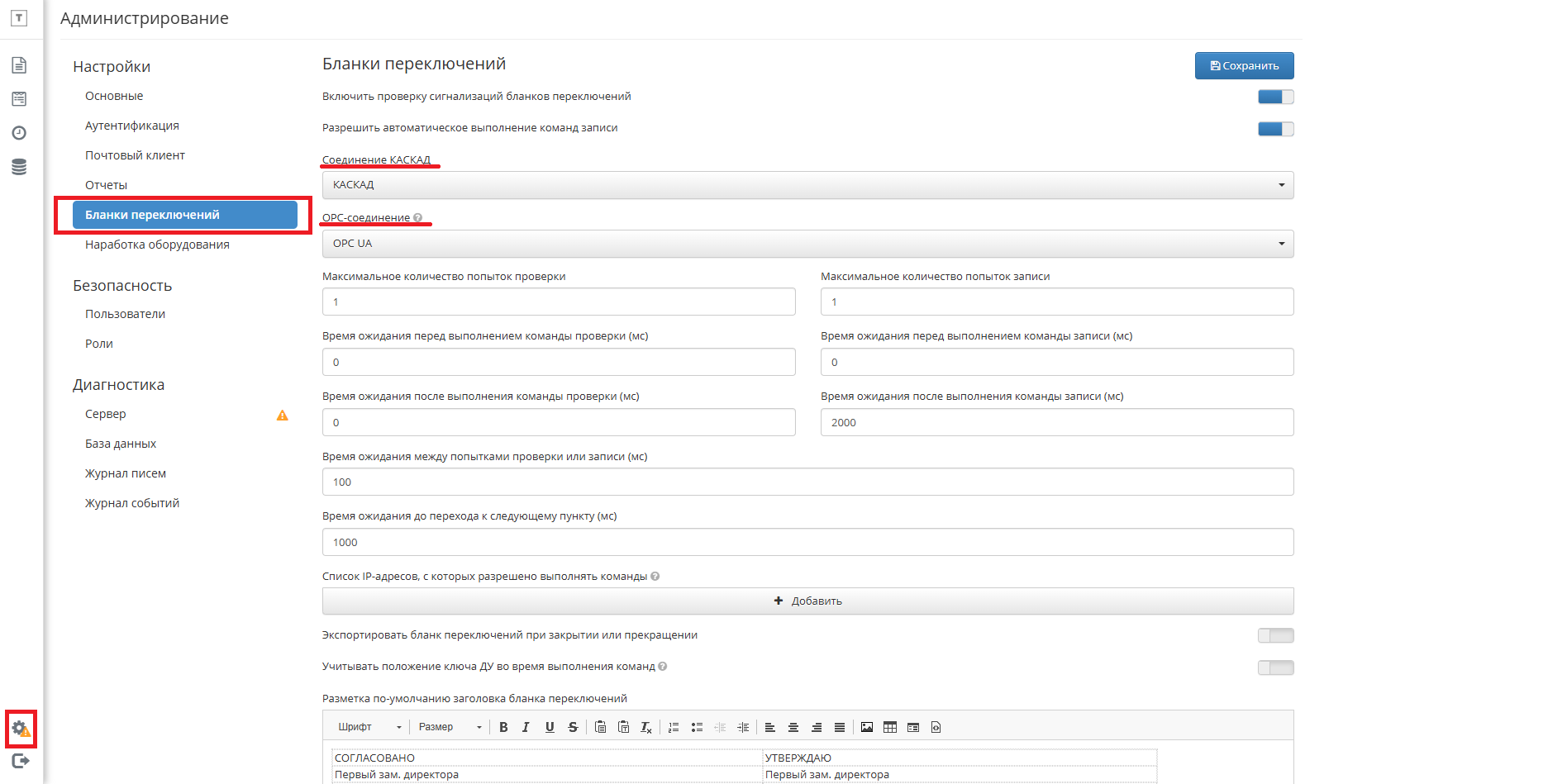

Настройки модуля бланков переключений
Переход к настройкам бланков переключений осуществляется через главное меню: Администрирование
- Бланки переключений
.
По умолчанию включены настройки Включить проверку сигнализаций бланков переключений
и Разрешить автоматическое выполнение команд записи
. Автоматическое проходение бланков предназначено для автоматического выполнения условий и команд в режиме плеера.
При использовании автоматического прохождения бланка переключений удостоверьтесь в правильности выбранных тэгов и их команд, а также выдержки времени ожидания до и после выполнения команд.
Соединение КАСКАД и OPC-соединение
При использовании протокола XMLRPC с такими системами, как ASOKU, КАСКАД, WinCC OA из выпадающего списка пункта Соединение КАСКАД
выберите ранее настроенное внешнее соединение типа "КАСКАД". Описания настроек внешнего соединения приведены в разделе Соединение с КАСКАД.
Аналогично можно настроить использование протокола OPC, воспользовавшись пунктом OPC-соединение
.
Количество попыток и время ожидания
Для команд проверки и записи можно заранее указать настройки количества попыток и времени. Указанные выдержки времени будут выполнены при прохождении бланка переключений только в том случае, если в даннх шаблонах не указаны иные значения.
Список IP-адресов
Чтобы ограничить доступ отправки команд на исполнение воспользуйтесь настройкой ограничения списка IP-адресов, с которых разрешено выполнять команды. Выполнение команд будет доступно только с тех машин, Ip адрес которых указан при активной настройки Список IP-адресов, с которых разрешено выполнять команды
.
Экспортировать бл анк переключений при закрытии или прекращении
Для автоматического сохранения пройденных бланков переключений включите настройку Экспортировать бланк переключений при закрытии или прекращении
, выберите формат экспортируемых бланков и абсолютный путь к директории файла.
Положение ключа ДУ
Для проверки положения ключа ДУ перед каждым выполенением команды записи включите настройку Учитывать положение ключа ДУ во время выполнения команд
. При активной настройки перед каждым выполнением отправки команды на зпись будет производиться проверка положения ключа ДУ. Запись будет проведена только если ключ ДУ находится в положении "Осв обождено" или в положении "ГЭС".
Разметка
За настройку разметки бланка отвечают пункты меню: Разметка по-умолчанию заголовка бланка переключений
и Разметка по-умолчанию нижней части бланка переключений
.
С помощью данной настройки можно добавить или удалить роли участников переключений. Чтобы добавить новую роль участника переключений, скорректируйте таблицу участников, добавив новую строку, перейдите в область редактирования нижней части бланка переключений, выберите пункт меню toollbar Информация о переключении
, в поле Добавить сотрудника
введите наименование роли участника и сохраните изменения настроек.
Последующие шаблоны будут создаваться согласно внесенным изменениям. На ранее созданные шаблоны бланков переключений изменения в настройках не повлияют.
Чтобы добавить новую роль участника переключений в ранее созданный шаблон, необходимо перейти в насторйки данного шаблона и выполнить указанные выше де йствия.
